特殊規格請來電洽詢或使用聯絡我們表單聯繫本公司，謝謝

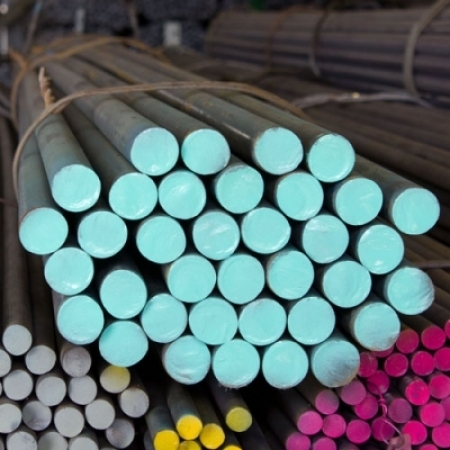

綠十字(SCM420、SCM420H)

SCM420為低碳合金結構鋼，適合進行滲碳熱處理，滲碳後鋼材表層硬度提高，使耐磨性提升，但中心部位依然保有韌性，更能承受衝擊與荷重。

產品應用:用於齒輪、車軸、活塞、汽車零件、機車零件及各種機械零件之滲炭表面硬化作用。

SCM420H 所謂H鋼，即為保證熱處理鋼，熱處理後之硬度分佈保證在回火曲線H形帶上、下限內，具有強韌之特性。

SCM420/SCM420H化學成分(%)

鋼種 (JIS)	C (碳)	Si (矽)	Mn (錳)	P (磷)	S (硫)	Ni (鎳)	Cr (鉻)	Mo (鉬)
SCM420	0.18~0.23	0.15~0.35	0.60~0.90	0.030 以下	0.030 以下	0.25 以下	0.90~1.20	0.15~0.25
SCM420H	0.17~0.23	0.15~0.35	0.55~0.95	0.030 以下	0.030 以下	0.25 以下	0.85~1.25	0.15~0.30

各國牌號

JIS 日本	SAE/AISI 美國	DIN 德國	GB 中國	CNS 台灣	ISO 國際標準
SCM420	4120	25CrMo4	20CrMo	SCM420	-
SCM420H	-	18CrMo4H	20CrMoH	SCM420H	-

熱處理

正常化	退火	淬火	回火
850~900 空冷	850 爐冷	1次850~900油冷 2次800~850油冷	150~200 空冷

機械性質

鋼種	屈服點 N/mm2	抗拉強度 N/mm2	伸展率(%)	斷面縮率(%)	衝擊值 J/cm2	硬度 HB
SCM420	-	930以上	14以上	40以上	59以上	262 - 341

**各國規範之標準與牌號，化學成份略有差異，此對照表僅供參考，詳細成份含量請自行比照資料庫**

返回列表
